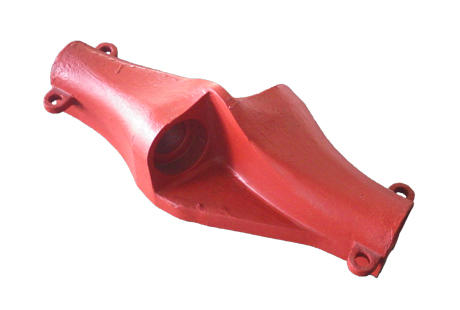

H型アンカー

円筒コンクリート構造物用PC鋼材定着具

Hアンカー1
Hアンカー2
Hアンカー3
Hアンカー4
Hアンカー5
●土木学会技術評価取得
土木学会技術評価証第0018号を取得した信頼性の高い技術です。
●偏心モーメントの影響が小さい
PC鋼より線が一直線に配置されるため、偏心によるモーメントが発生しません。
●切り欠きを小さく抑えられる
アンカーをあらかじめ埋設するため、切欠きを小さく抑えられるメリットがあります。
●小型で作業性がよい
H型アンカー本体、延長治具、AGグリップと部品を分割したことで、アンカー本体が小型・軽量となり施工性が高まりました。
円周方向に配置されるPC鋼より線の定着具です。 PCタンクや、円筒型PCシールドセグメントなどに用いられます。
【使用例】
貯水タンク、LNG・LPGタンク
